導波雷達水位計系列產品

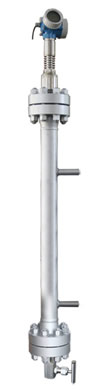

UDZ系列導波雷達液位計

1、特點及適用范圍

UDZ系列導波雷達液位計因其測量不受過程條件的影響，具有測量精度高的特點，解決了普通液位計在過程條件發生變化時測量誤差較大的問題。該系列產品由于安裝使用簡便、智能化的操作、穩定的性能，已廣泛應用于石化、火電、水處理等行業中液位的測量。

2、技術參數

工作壓力：-0.1～40Mpa

工作溫度：-196～450℃

測量范圍：9m

測量精度：±5mm

電源：24VDC

系統集成接口：

－ 4～20mA　HART

－ PROFIBUS PA

－ 基金會現場總線（FF）

液位顯示：儀表數字顯示/遠程控制

中心距離：用戶提供

接口形式：焊管/法蘭

環境溫度：-20～60℃

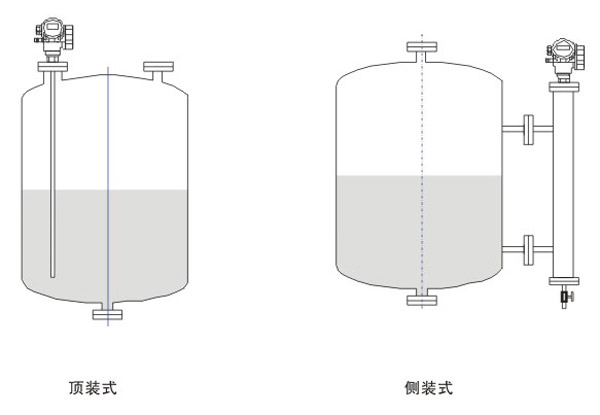

3、安裝形式

該系列液位計主要由導波雷達物位儀、測量管系統、排污閥等幾個部分組成。

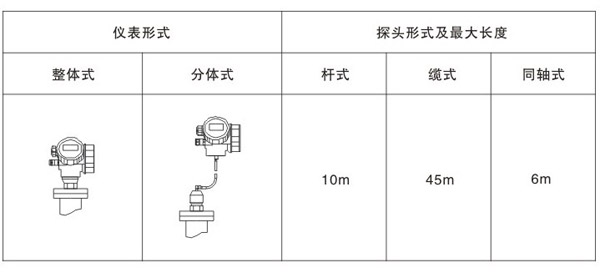

下面是導波雷達液位計幾種典型的結構和安裝形式。

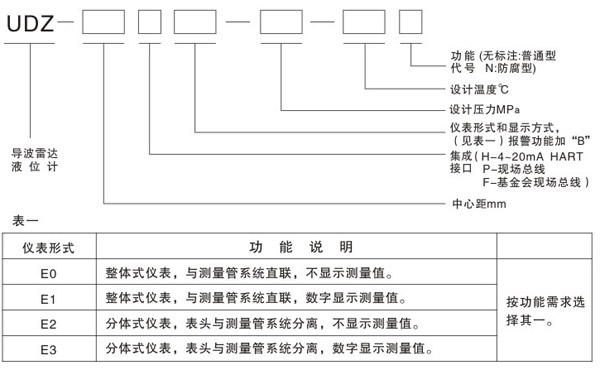

4、型號說明

示例：UDZ-800HE1-2.5-180N

說明：導波雷達液位計，中心距800mm，4-20mA HART輸出，整體式儀表與測量管 系統直聯，顯示測量值，設計壓力2.5MPa,設計溫度180℃，防腐型。
